USBオーディオ（バランス出力タイプ）、パワーアンプ、ミキサーの複合器

　　秋月で市販されているUSB-DAC基板を使用して、USBオーディオ信号やバランス入力信号を
　　ミキシングしてスピーカーへ出力する複合器を5インベイケースにコンパクトに収めたものを製作します。

　　　

■用途
　1.　ライン入力をバランス出力・スピーカー出力（音量調節あり）
　2.　バランス入力をバランス出力・スピーカー出力（音量調節あり）
　3.　USB入力をバランス出力・スピーカー出力（音量調節あり）
　4.　ライン入力・バランス入力・USB入力をミキシングし、バランス出力・スピーカー出力
　5.　ヘッドフォン出力（音量調節なし）

■必要なもの

No	品　名	品番・型式	購入先	個数	備　考
1	バランス出力変換キット+14dB仕様	品番：300449+14	オービット	1
2	バランス入力変換キット-14dB仕様	品番：300448-14	オービット	1
3	電源変換キット	品番：300447	オービット	1
4	DC/DCコンバータ	品番：SUCW60515	オービット	1
5	ピンジャック（白）	パネル取付	市　販	1
6	ピンジャック（赤）	パネル取付	市　販	1
7	ネジ式スピーカー端子（赤）	パネル取付	市　販	2
8	ネジ式スピーカー端子（黒）	パネル取付	市　販	2
9	シールドケーブル			1m
10	バラ線　赤・黒・茶	AWG24	市　販	各1m
11	バラ線白・緑	AWG26	市　販	各15cm
12	オーディオモジュール	M-02404	秋　月	1
13	5インチベイケース・シャーシ	品番：200194	オービット	1
14	5インチベイ・パネル	品番：300455	オービット	1	穴あけ改造あり
15	5インチベイ・パネル	品番：300468	オービット	1

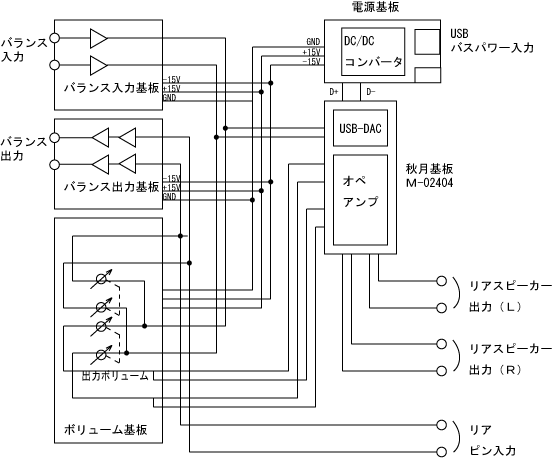

■配線図

　主要部品のみ記載しています。
　　

■製作手順

　1.　バランス入力変換キット-14dB仕様（品番：300448-14）を組立します。

　　　

　2..　バランス出力変換キット+14dB仕様（品番：300449+14）組立します。

　　　

　3.　電源変換キット（品番：300447）をDC電源入力仕様で組立します。
　　　このときACアダプタから給電しますので、USBコネクタのVBUSラインのパターンカットをします。
　　　今回は、USBコネクタの足をニッパでカットしました。これは必須ですのでご注意ください。
　　　

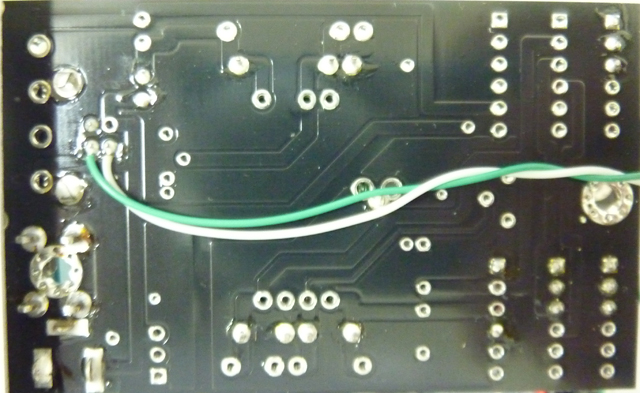

　　　部品実装の裏面より見たもので、USBコネクタより秋月アンプへつなぐための
　　　D+,D-の信号ラインを引き出しています。。

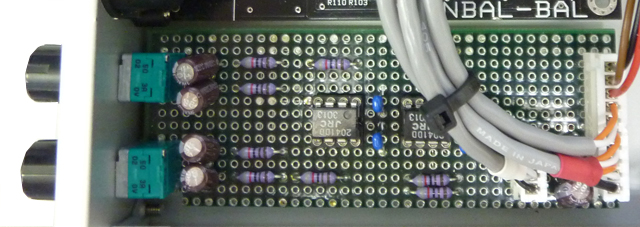

　4.　ボリューム基板の製作します。
　　　蛇の目基板で下記のように製作しました。
　　　

　5.　秋月オーディオモジュール(M-02404)の改造します。
　　　内容は、ボリューム基板からの入力、USBのD+,D-の入力、DC電源入力、スピーカー出力への改造です。

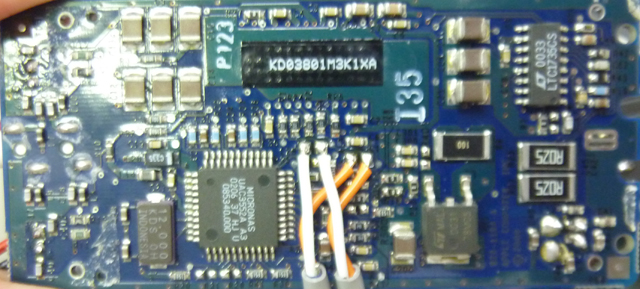

　　　下記は、ボリューム基板からの入力です。
　　　

　

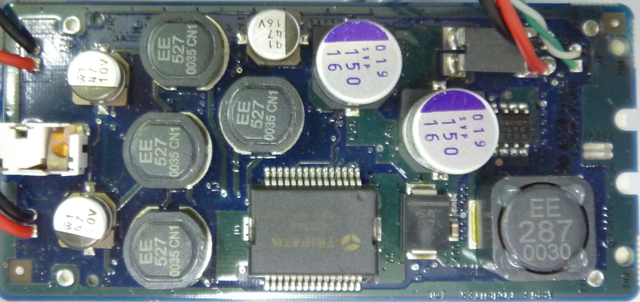

　　　下記は、右からUSBのD+,D-の入力（白緑）、DC電源入力（赤黒）、
　　　スピーカー出力（赤黒2箇所）への改造です。
　　　

　

　6.　パネルにピンジャック、ネジ式スピーカー端子の取り付け
　　下の写真を参考にしてください。

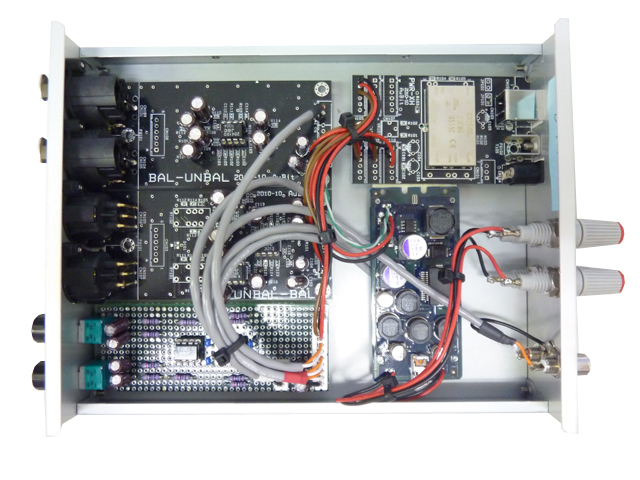

　7.　各基板間を配線
　　下の写真を参考にしてください。
　　　

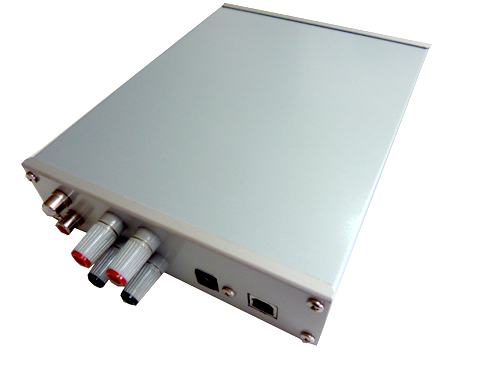

　8.　音出し→完成

デジタルオーディオの知識（1）

■USB Audio DATA■

PCから秋月のUSBオーディオアンプに流れているUSBのデータを、USBアナライザ確認してみると
以下のようになっています。
ちなみにUSBオーディオでは、通常PCM形式でデータが流れています。

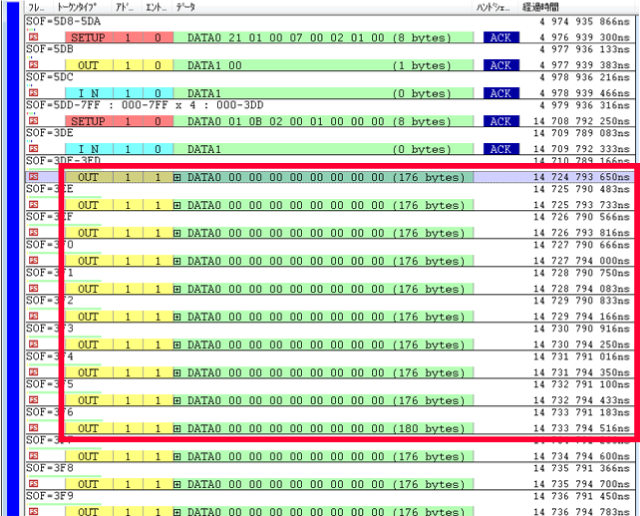

USBアナライザ　US-H200を使用してUSB　Audio Streamを観測

・PCMで、量子化 16bit/サンプリンリング周波数 44.1kHzの場合

　1秒間の音は　16bit=2byte　 44.1kHz=44,100Hz（1秒間での回数）　

ステレオの場合、2(byte)x44100(Hz)x2(2chステレオ)=176,400(byte)←(A)
で表現されます。

ここでUSBのデータストリームの転送されているバイト数に注目してみると

　176(byte)ｘ9（トランザクション）+180(byte)【10ms】の周期で繰り返しをしています。

10msで176ｘ9+180=1,764(byte)を転送しています。
1S=1000msで1,764x100=176,400(byte)になり、1秒間のステレオ表現の必要バイト数(A)と
合致していることが確認できました。
